MANDRINS À AIR MINI GRIPPER
Les préhenseurs miniatures pneumatiques (à air) sont également utilisés pour la manutention de matériaux et les robots.
Matériau du corps : aluminium fabriqué avec un revêtement anodisé dur.
Deux types : type de broche et type dentelé. (Voir photos ci-dessous)
Dans les trois mini-pinces à mâchoires, il y a un trou traversant de 3 mm. Le trou traversant peut être personnalisé selon les exigences du client.
Le nombre de mors et la course peuvent être modifiés à la demande des clients.
La précision du mandrin est de 0,01 mm ou 0,0004".
Les petits mandrins pneumatiques sont disponibles dans différentes tailles allant de Ø37mm à Ø64mm ou Ø1.5" à Ø2.5".

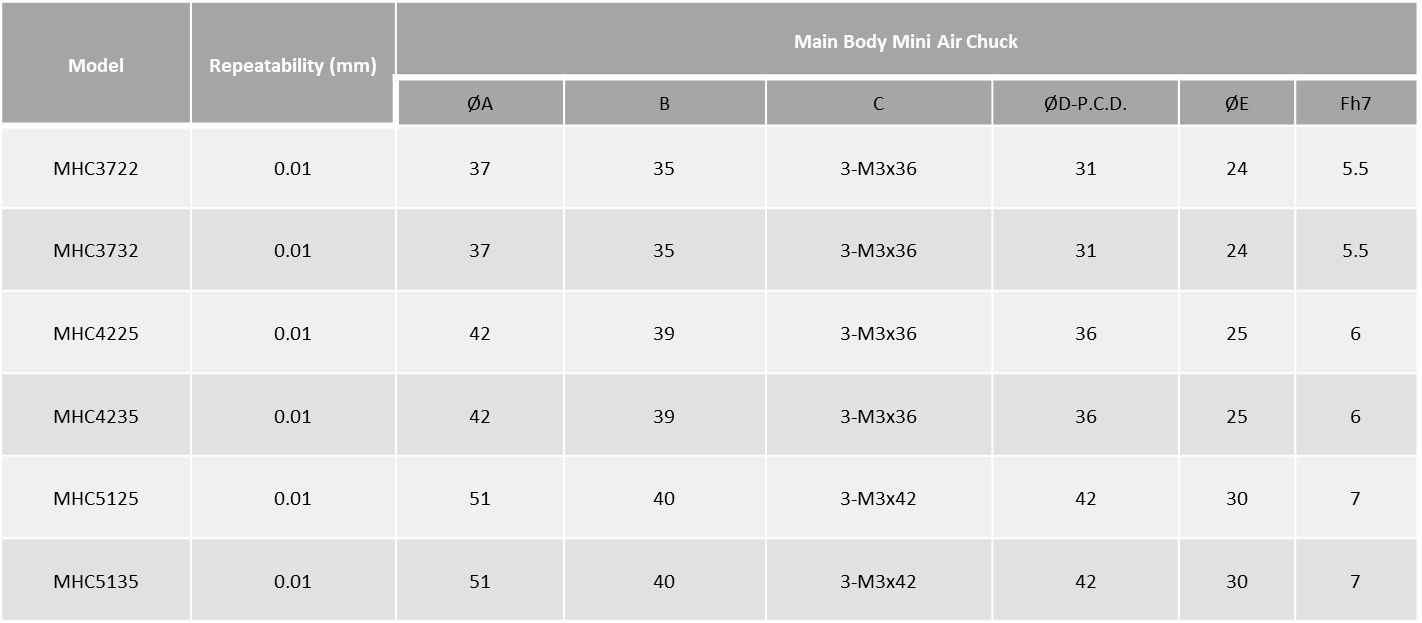

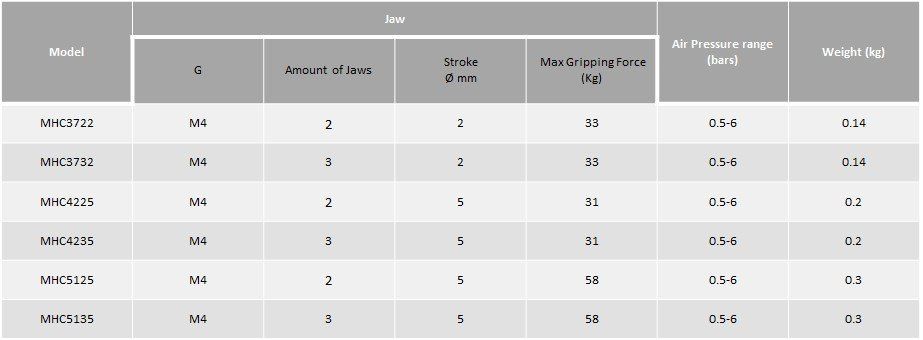

Paramètres techniques

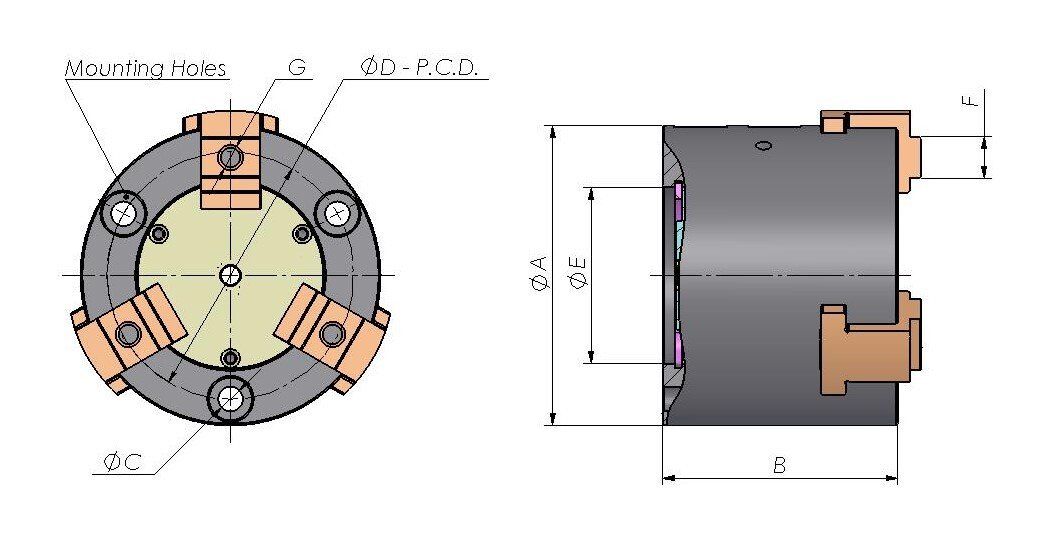

Paramètres mécaniques en mm

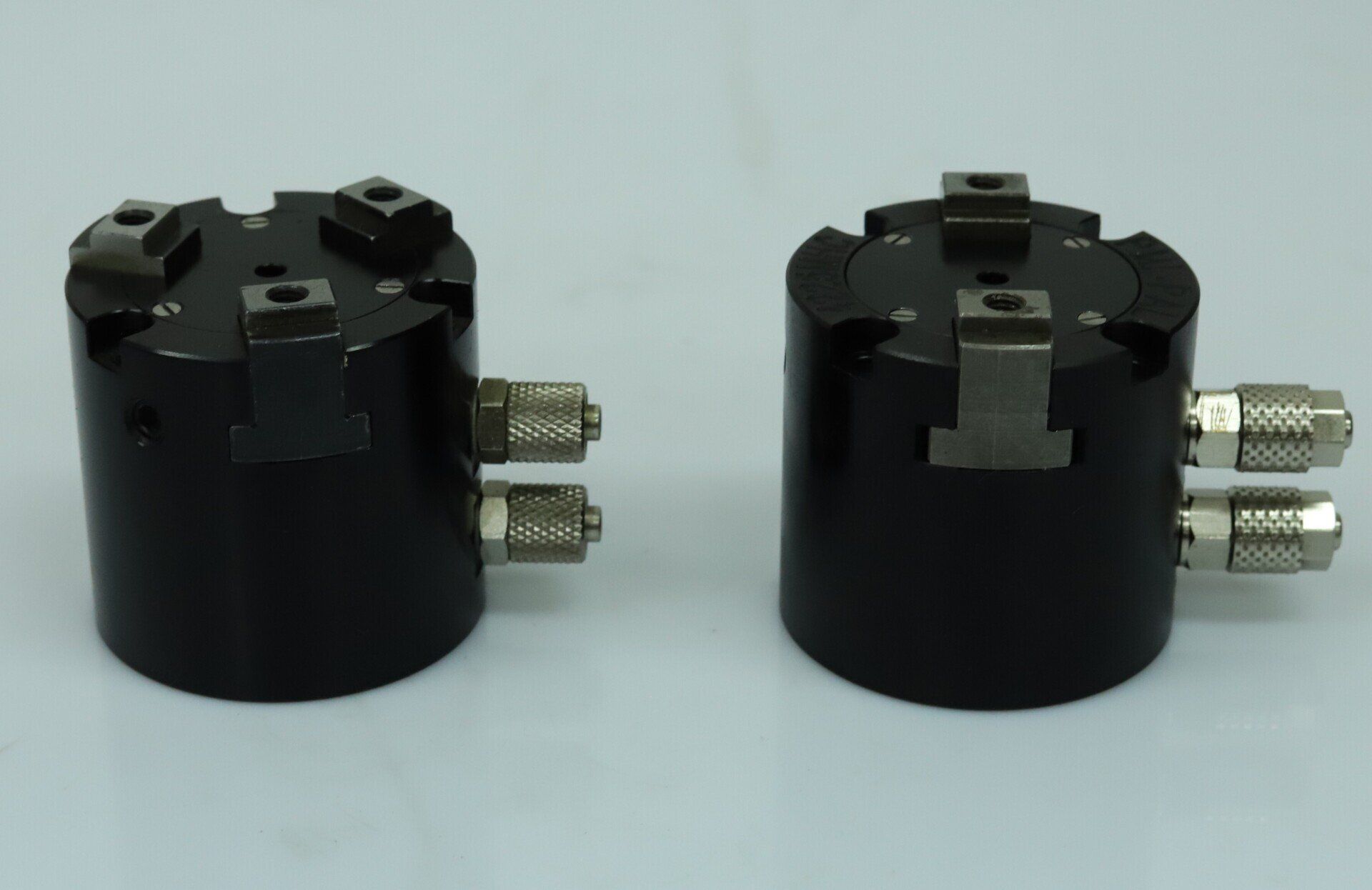

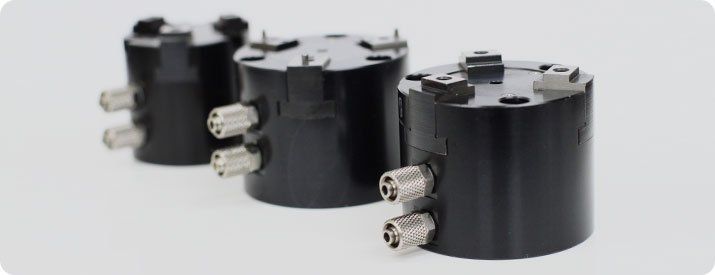

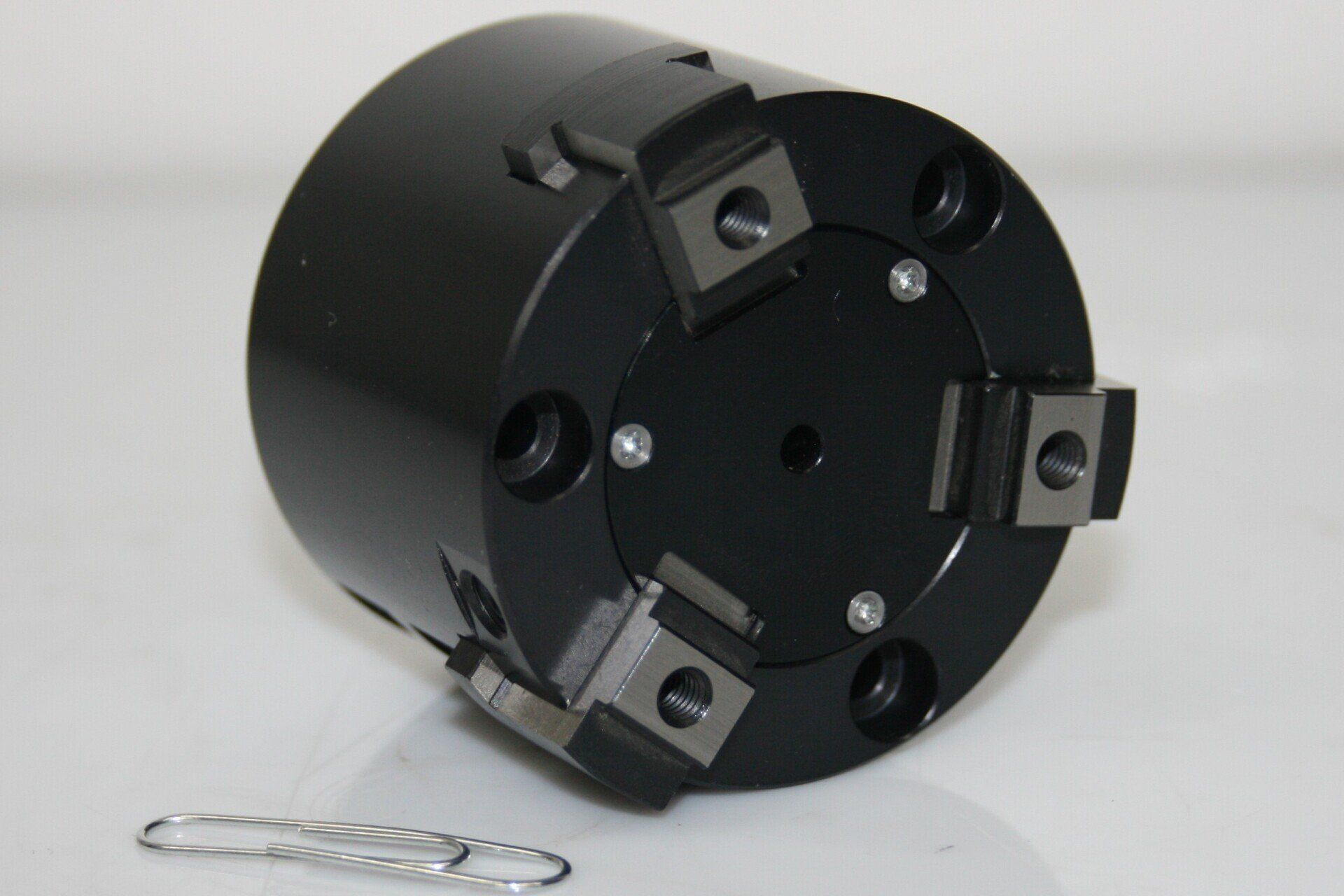

Variété de mini pinces, 37 mm à 64 mm, mandrins pneumatiques à deux et trois mâchoires

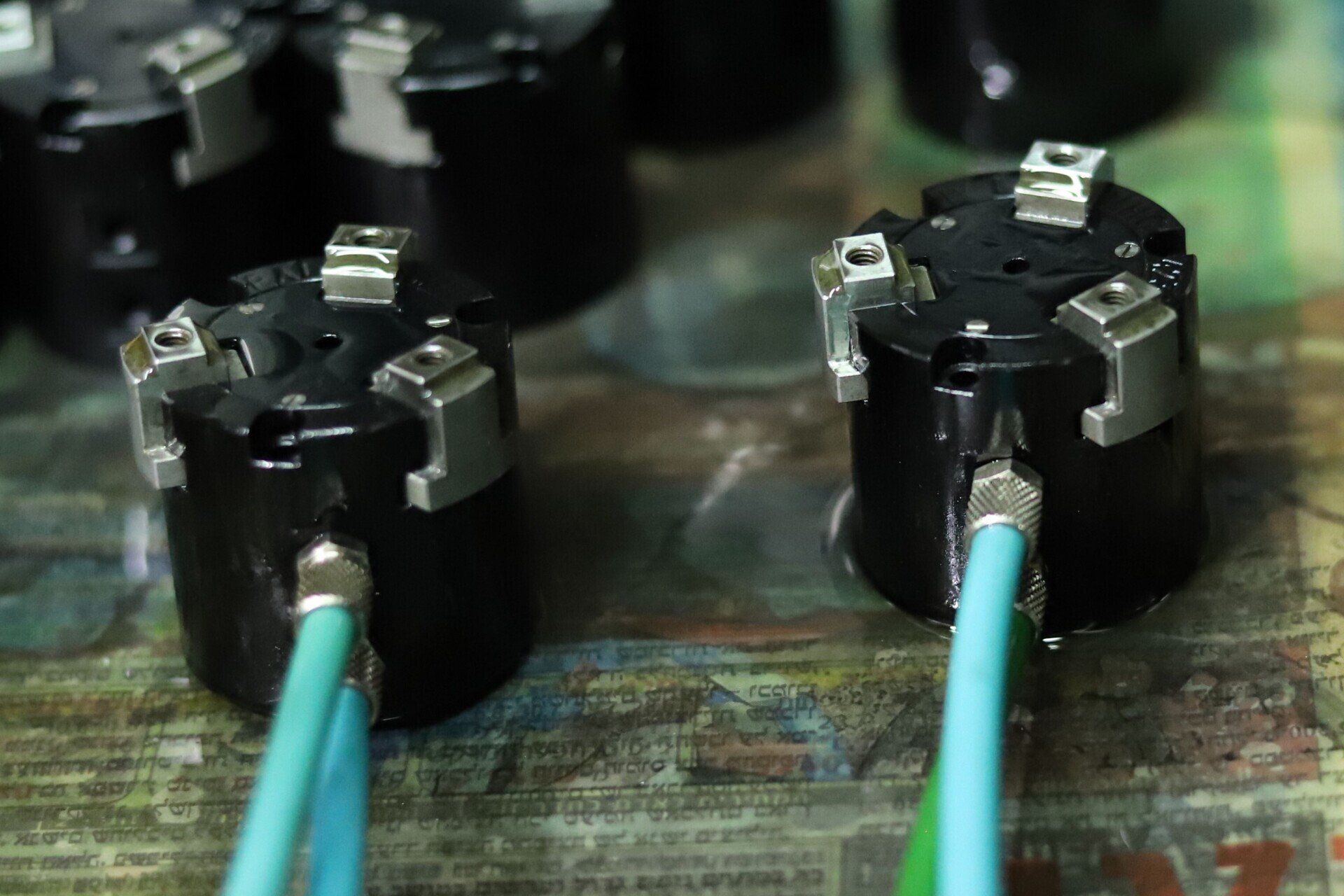

Petites pinces Ø42mm mandrins pneumatiques de type dentelé à deux et trois mors

Pinces Ø42mm fonctionnant après assemblage

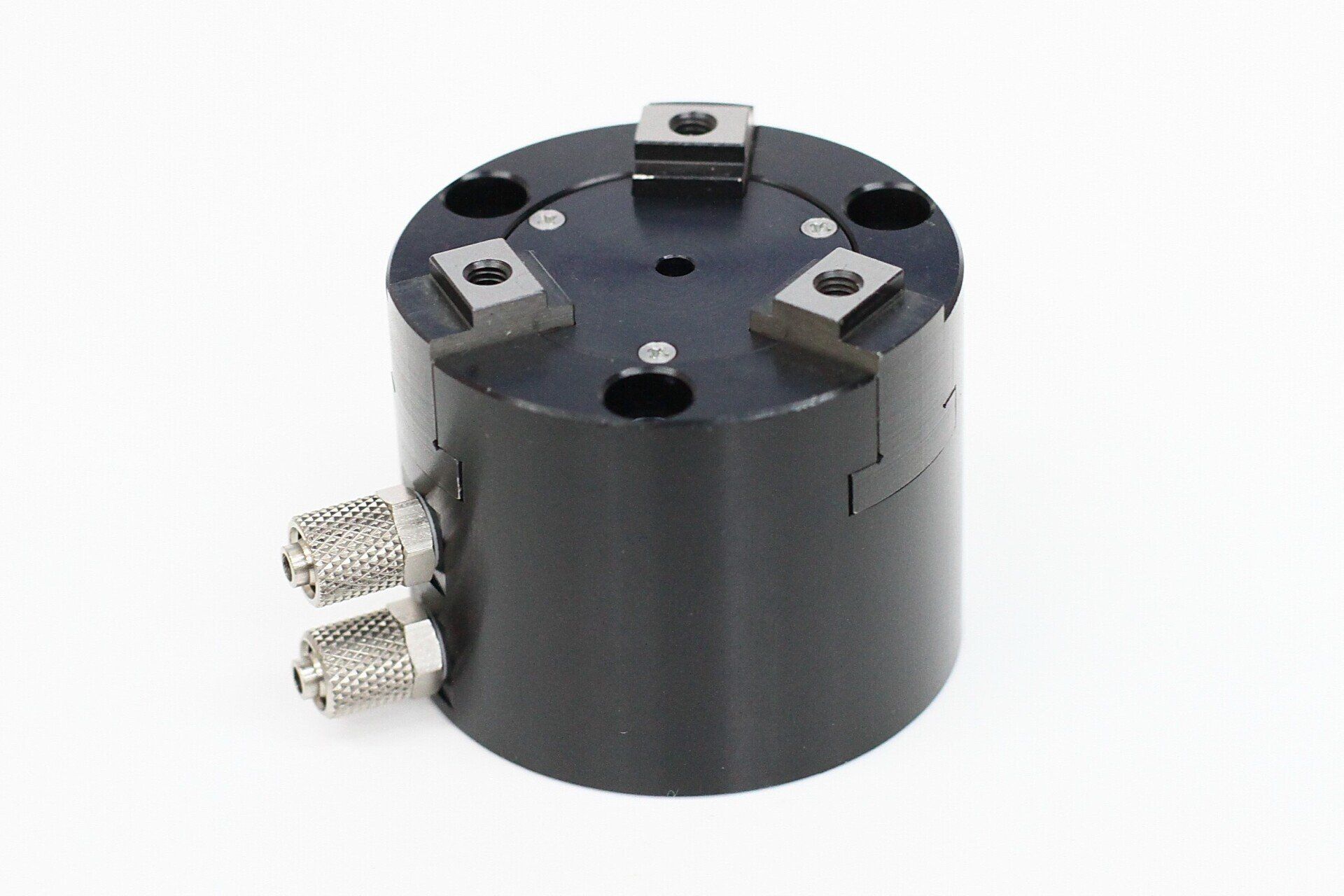

Il s'agit d'une mini pince à mandrin pneumatique en aluminium de Ø50 mm qui a été convertie
dans le mandrin à barre de traction selon les spécifications du client
La précision du mandrin est de 0,01 mm ou 0,0004"
Trou traversant Ø3mm.

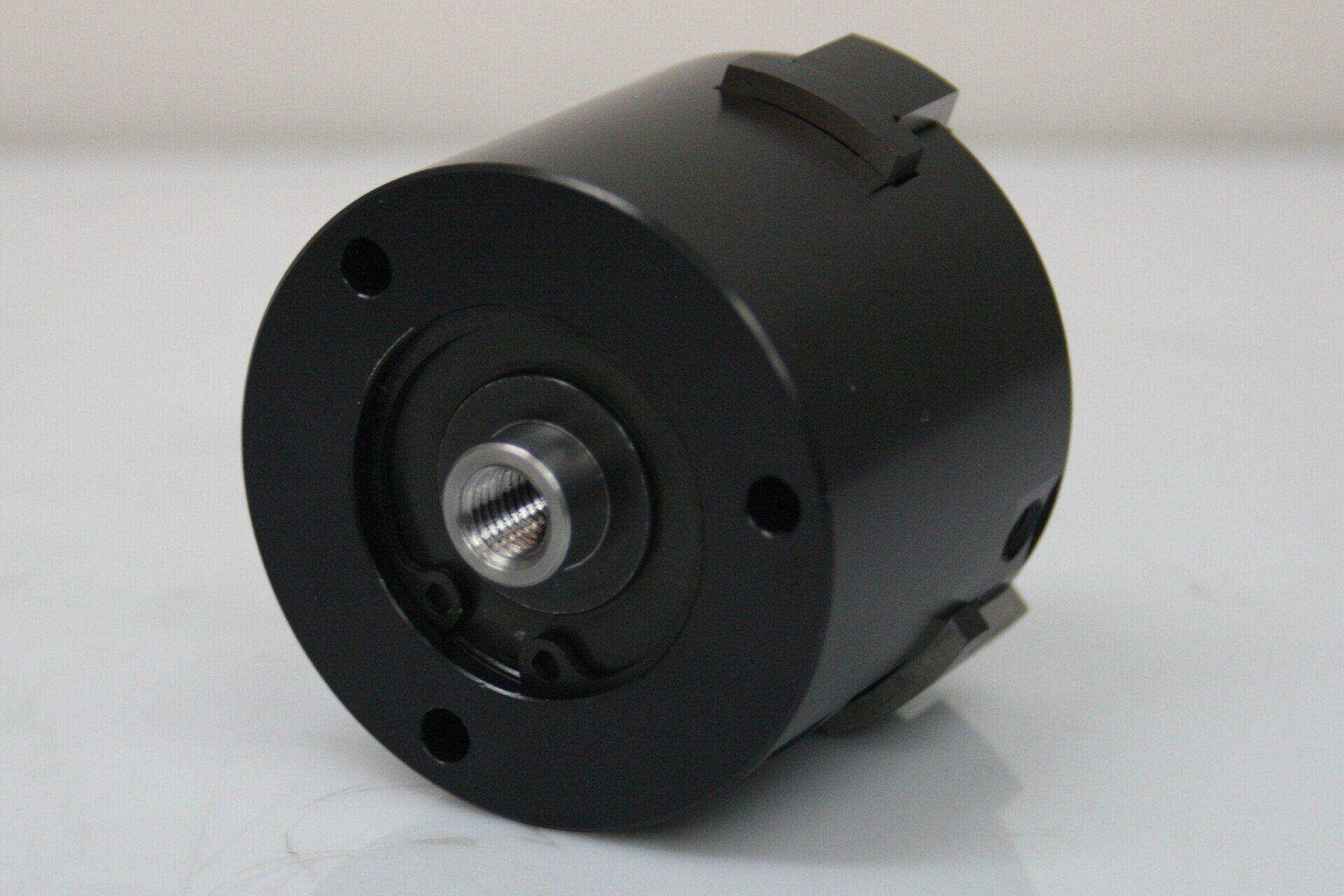

Vue arrière du mini mandrin à barre de traction Ø50mm

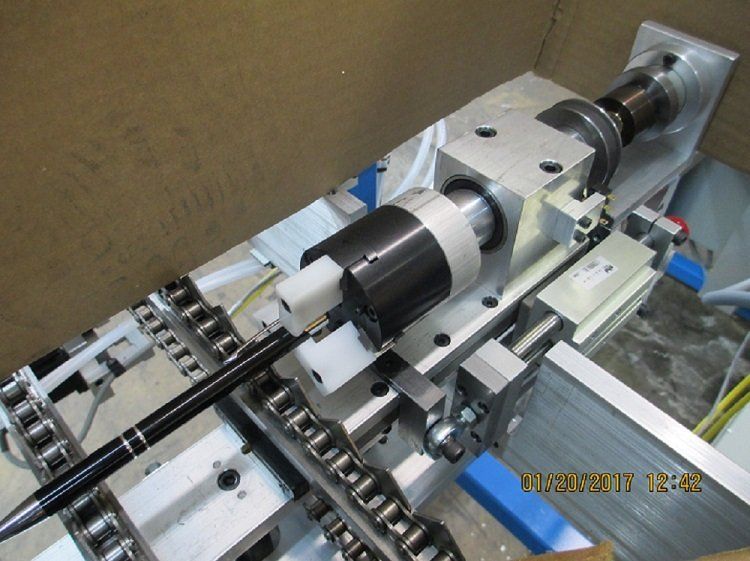

La mini pince convertie est installée sur une petite machine sur le site d'un client. Le client a eu la gentillesse de partager cette photo avec nous.
Le mandrin est actionné par une barre de tirage, serrant un stylo à graver.
