MANDRIL GIRATORIO DE LA BARRA DE TIRO
En esta página, pml-pal presenta varios mandriles de precisión con barra de tracción con diferentes configuraciones y tamaños con y sin orificio pasante.

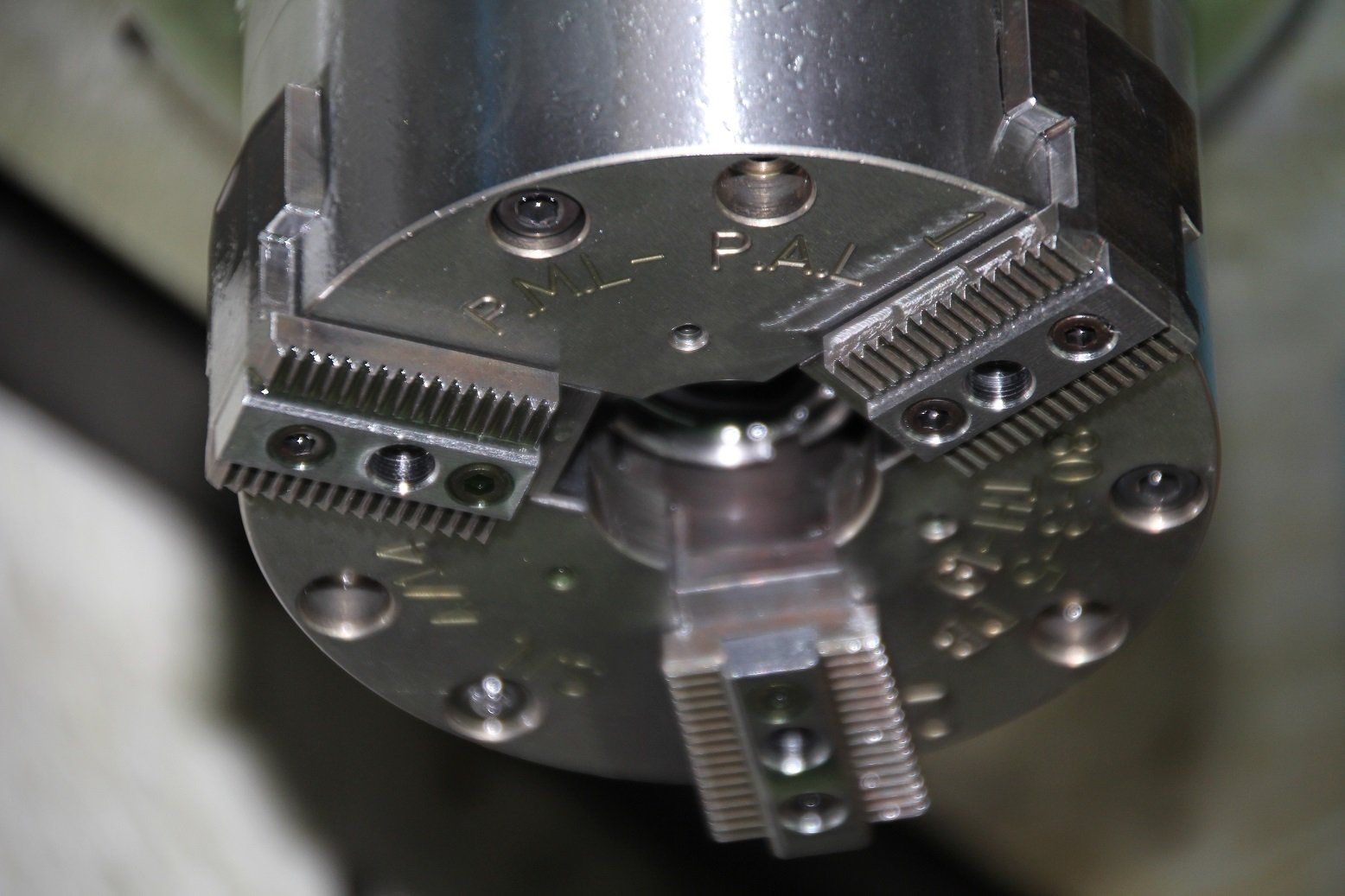

Mandril accionado por barra de tracción accionado por aire o cilindro trasero hidráulico. El mandril de la siguiente foto modelo 80-3-5 DB es pequeño con varias características: solo tiene 80 mm de diámetro. con un gran orificio pasante de 19 mm. Diseñado para ser utilizado en tornos y subhusillos CNC de pequeño tamaño.
Principales características:
- La repetibilidad es de 0,005 mm o 0,0002". La carrera de las mordazas en el diámetro es de 5 mm o 0,2". La fuerza máxima de tracción es de 600 kG. La fuerza máxima de agarre es de 765 kG con las mordazas superiores. Las RPM máximas son de 6500/min. Agujero pasante de 19 mm.

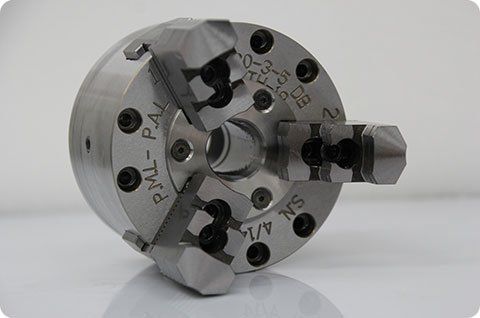

Modelo 80-3-5 DB TH 19
Vista lateral
Vista trasera

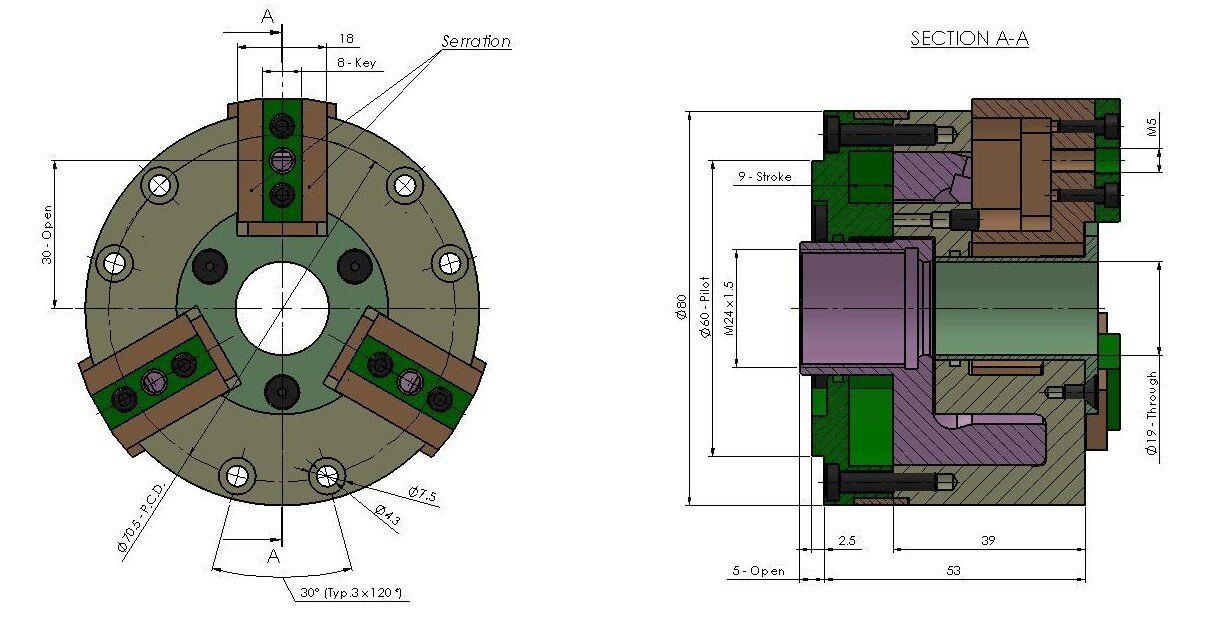

Mandril de barra de tracción de 80 mm sin mordazas superiores

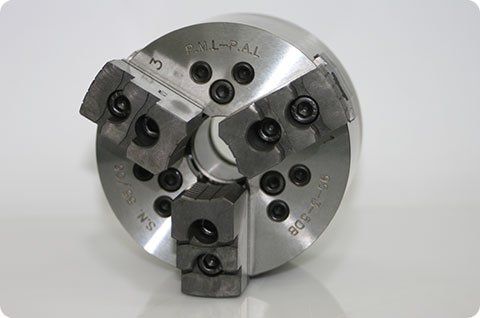

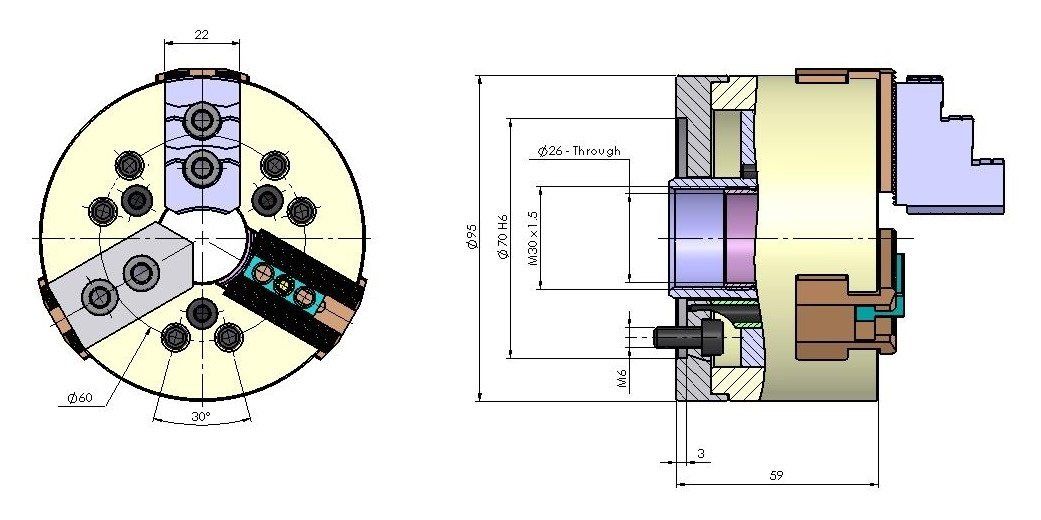

Modelo 95-3-5DB: el mandril operado por la barra de tracción se puede controlar con un cilindro trasero neumático o hidráulico. El mandril de la siguiente foto es relativamente pequeño, solo 95
mm DE DIÁMETRO menos de 4" con un orificio pasante muy grande de 26 mm.
Principales características:
- La repetibilidad es de 0,005 mm o 0,0002" La carrera de las mordazas en el diámetro es de 5 mm o 0,2" La fuerza de tracción máxima es de 1250 kGLa fuerza de agarre máxima es de 2700 kG sin las mordazas superiores La fuerza de agarre máxima es de 1800 kG con las mordazas superiores Las RPM máximas son de 7000/min Agujero pasante de 26 mm
A continuación se muestran otros mandriles de barra de tracción en diferentes variaciones.
150-3-12 DB Modelo 150 mm Mandril giratorio con barra de tracción con
Carrera de 12 mm en Dia.
Datos técnicos:
- La precisión es de 0,006 mm o 0,00024". Fuerza de tracción máxima de 600 kg. Fuerza de agarre de 1150 kg. Las RPM máximas son de 3500/min. Carrera de 12 mm en el diámetro.
Vista trasera
Modelo 95-3-2.5 DB, mandril de precisión con barra de tracción de 95 mm con 6 mm
a través del orificio
Vista trasera
Modelo 150-3-2.5 DB, mandril de precisión con barra de tracción de 150 mm con 6 mm
a través del orificio.
parte trasera
